类型：TFT显示屏
显示像素：540x540
外形尺寸(mm) ：72.54x76.47
VA尺寸(mm)：2.8
AA尺寸(mm) ：2.8
有效尺寸mm：70.15x70.15
应用：家用电器、手持设备
视角：IPS全视角
背光/亮度：450cd/m2
引脚：FPC-40PIN
接口方式：RGB(60Hz)
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：3.3V
驱动芯片：AXS15260D

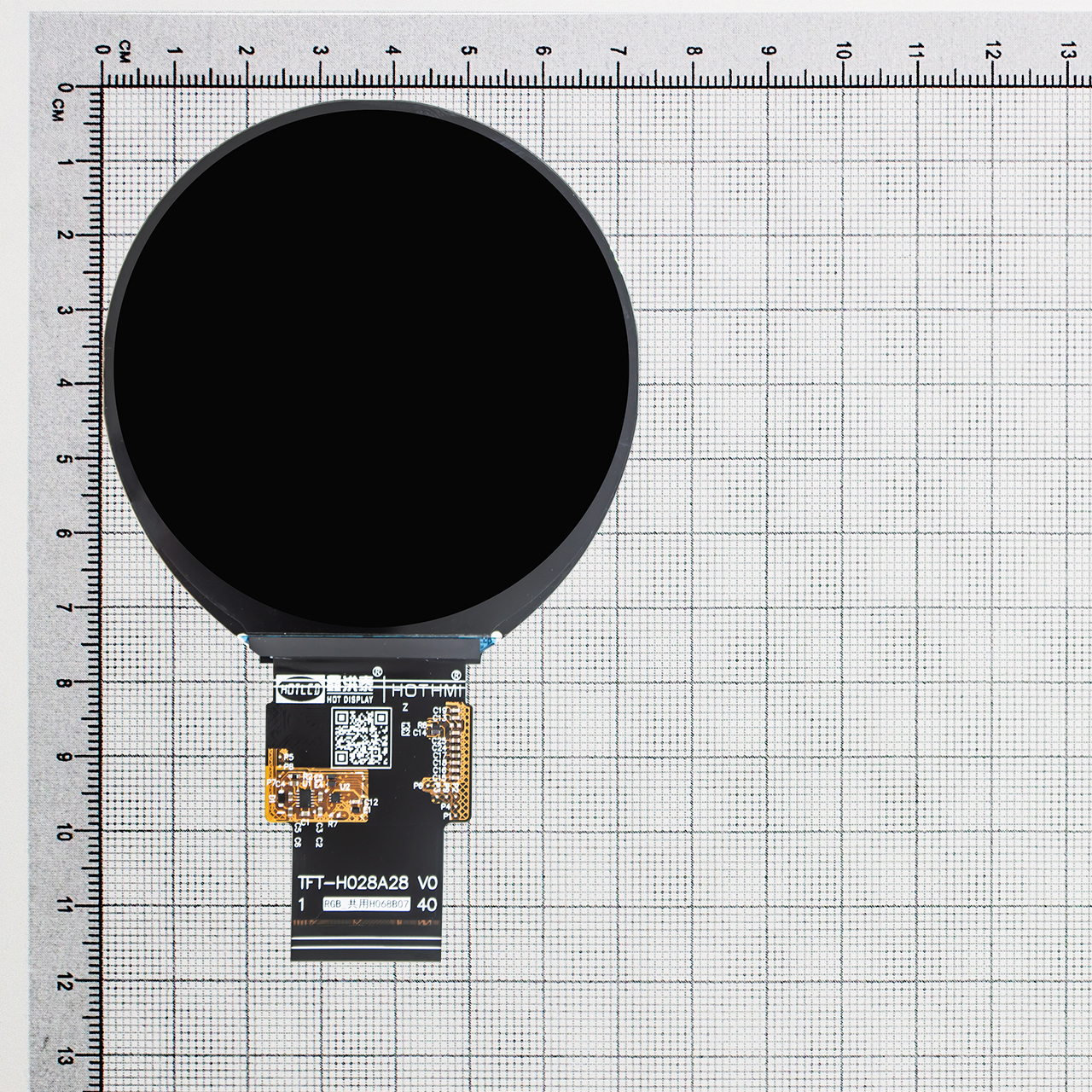

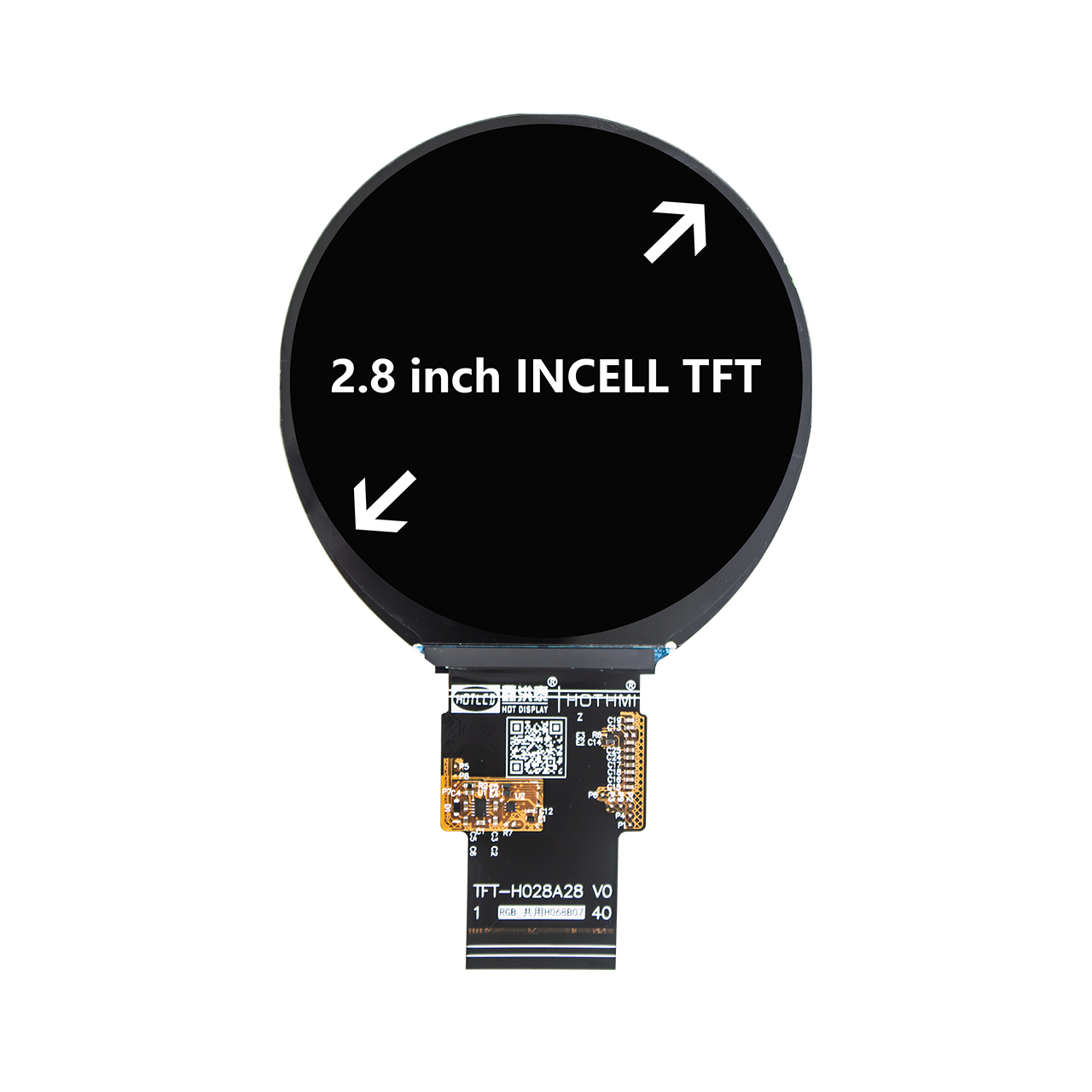

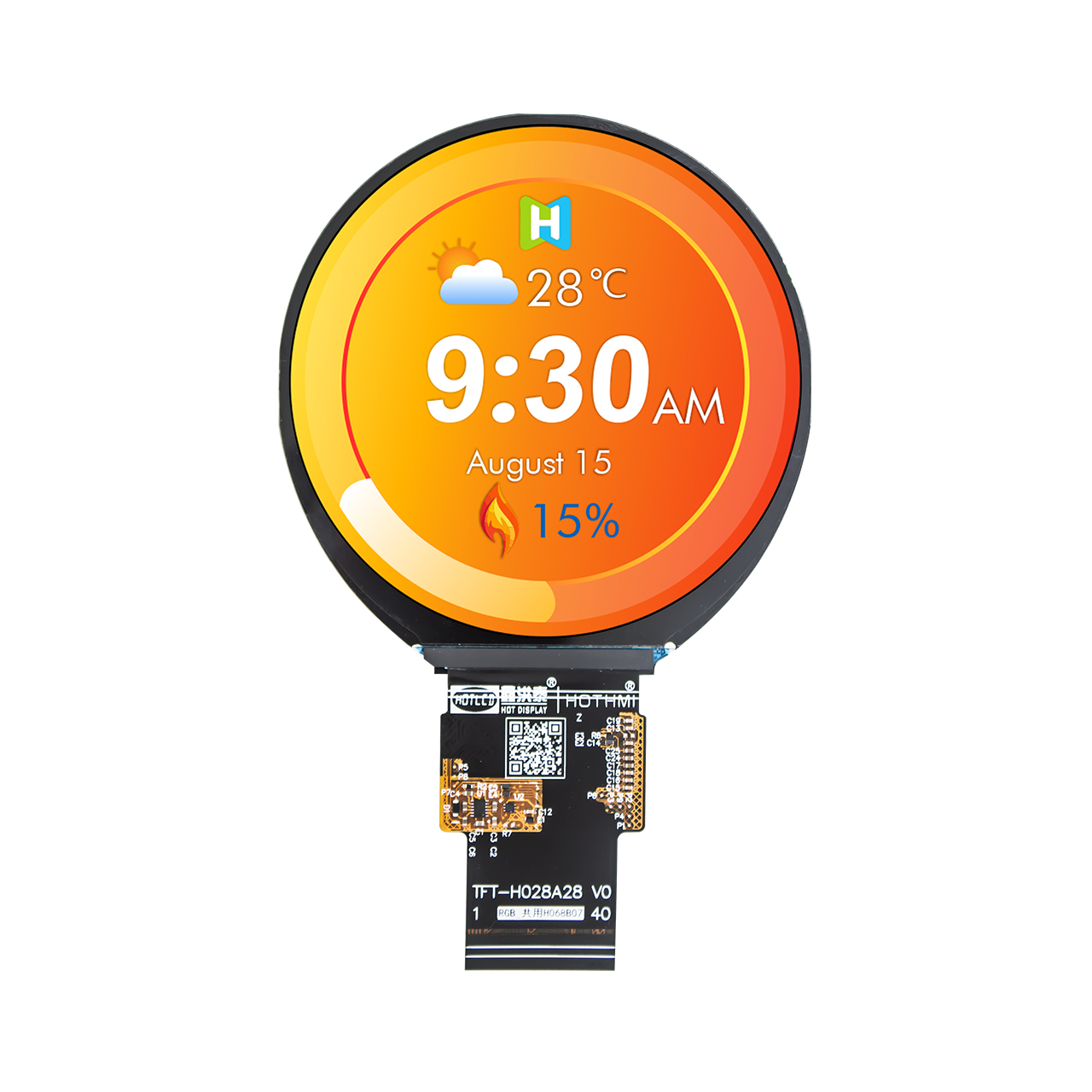

TFT-H028A28ZUIAX4N40是一款2.8英寸圆形IPS TFT液晶显示模组，采用540×540像素的高清分辨率，显示效果清晰细腻。其NTSC 65%色域提供良好的色彩表现，适用于对显示品质有一定要求的嵌入式设备、工业仪表、智能穿戴设备等场景。
该模组采用常黑模式（Normally Black），支持24位RGB接口，刷新率为60Hz，数据传输稳定。工作电压为3.0V±0.3V，功耗较低，适用于便携式设备。
模组内置触控功能（In-Cell CTP），型号为AXS15260D，支持I2C通信（TP-SCL/TP-SDA），并具备中断与复位引脚。

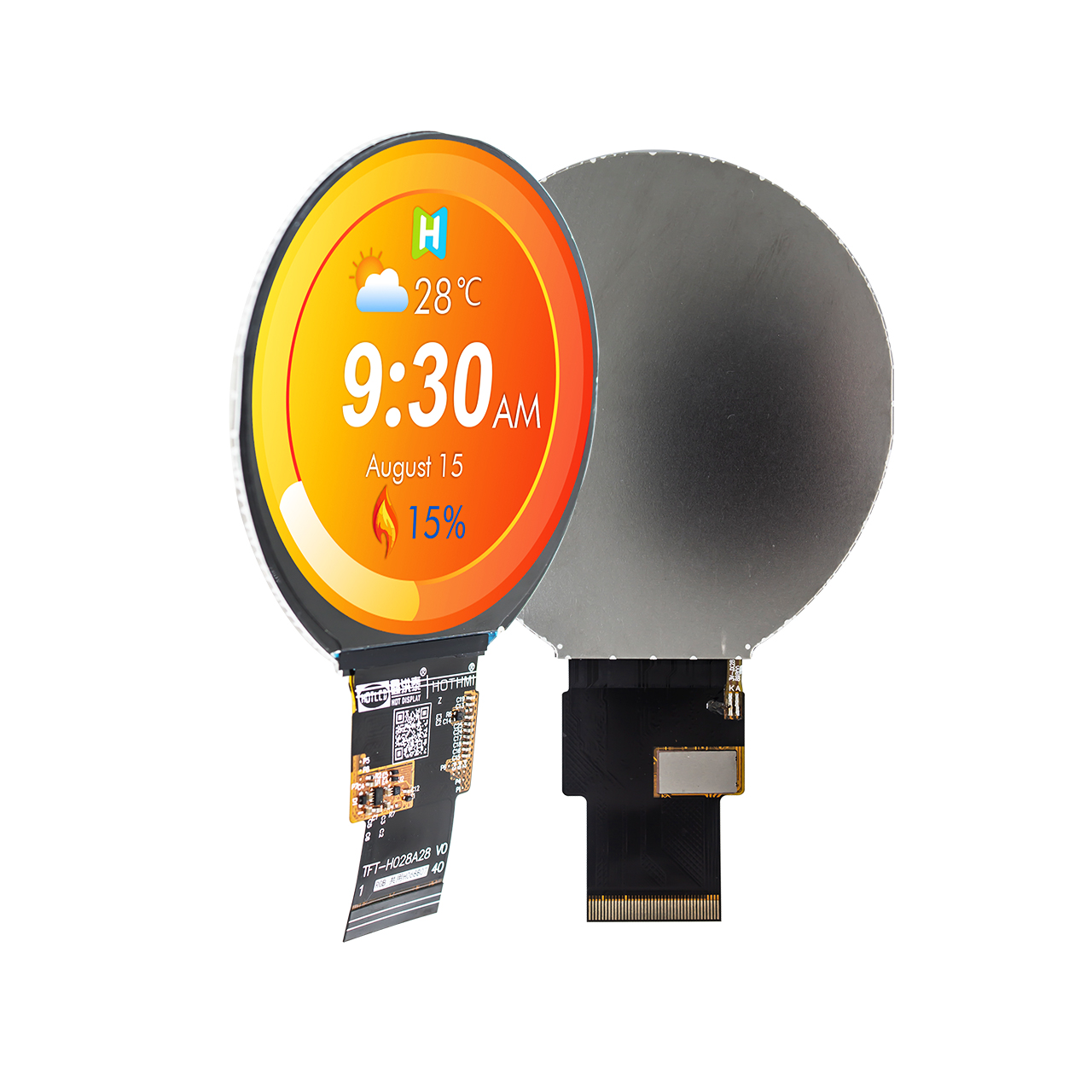

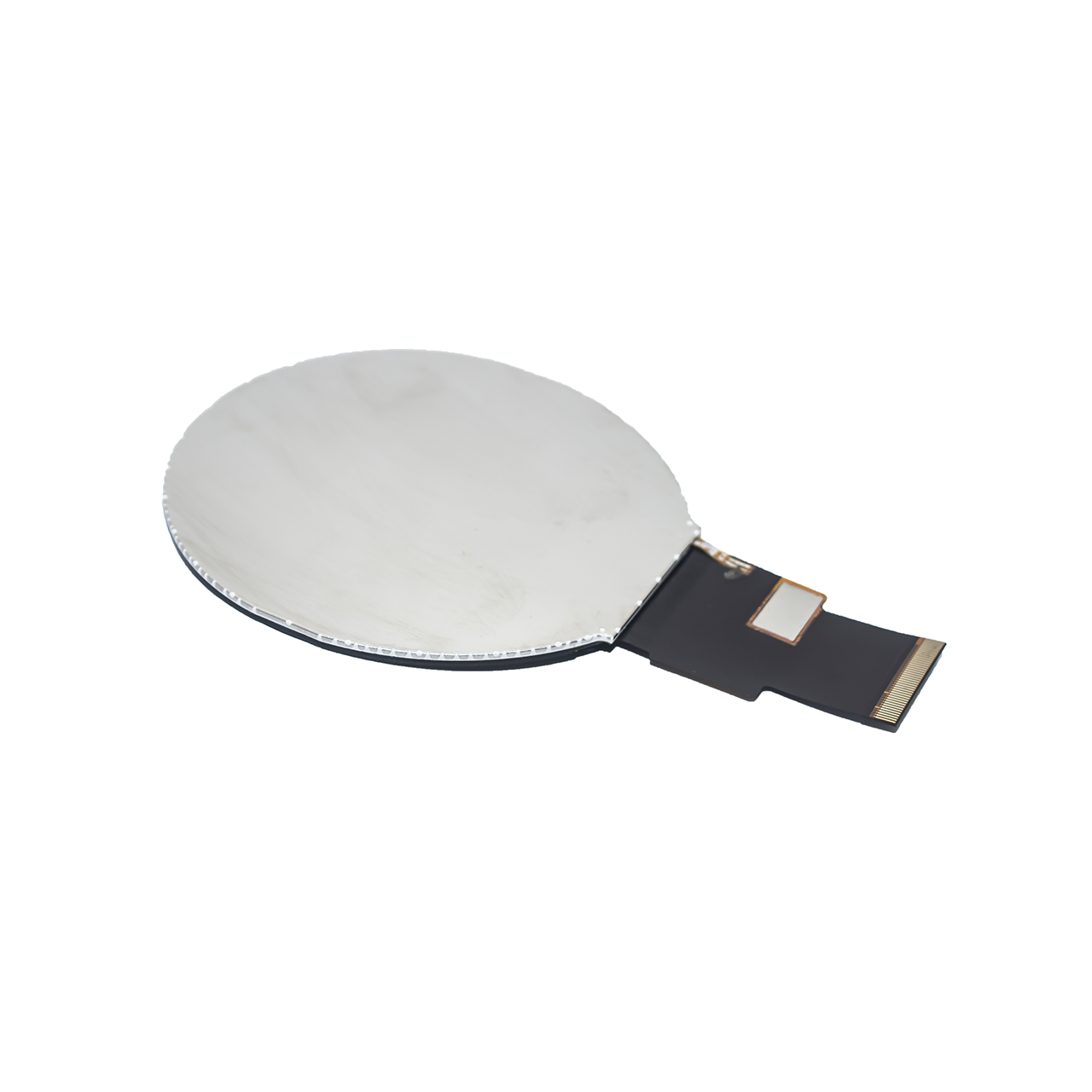

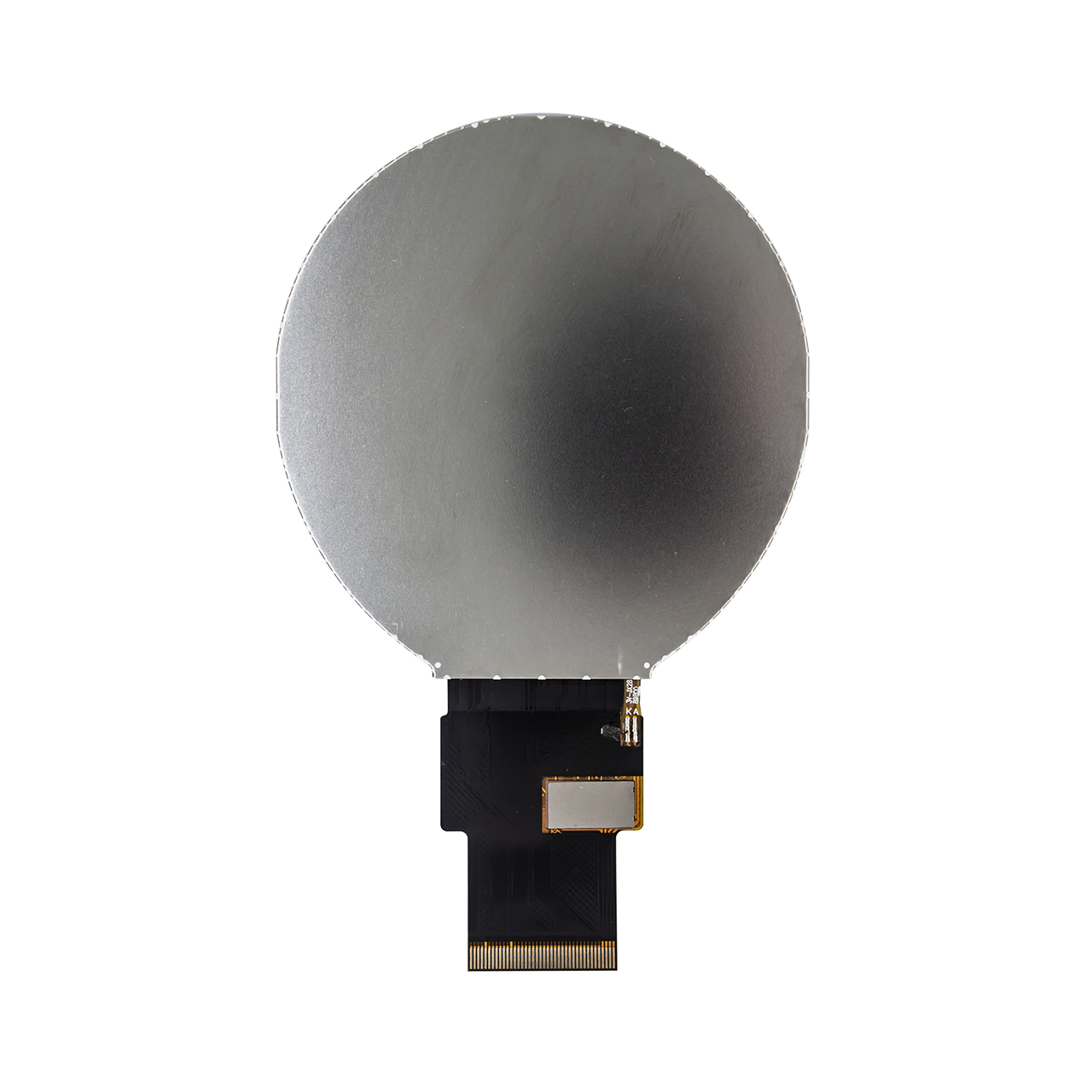

在结构方面，模组采用圆形设计，外径约76.47mm，显示区域直径70.15mm，背面配有PI加强板与SUS钢片补强，提升整体刚性。引脚为40Pin 0.5mm间距，适用于高密度连接设计。
| 项目 | 规格说明 |
|---|---|
| 屏幕尺寸 | 2.8英寸（圆形） |
| 分辨率 | 540 × 540 像素 |
| 显示类型 | IPS TFT，常黑模式（Normally Black） |
| 色域 | NTSC 65% |
| 接口类型 | 24-bit RGB 接口（60Hz） |
| 引脚数量 | 40 Pin，间距 0.5mm |
| 工作电压 | 3.0V ± 0.3V |
| 亮度 | 450 ± 100 cd/m2（恒流测试） |
| 工作温度 | -30℃ ~ +80℃ |
| 储存温度 | -20℃ ~ +70℃ |
| 背光条件 | Vf=3.2±0.3V，If=100mA |
| 触摸屏 | 支持触控（In-Cell CTP，型号AXS15260D） |

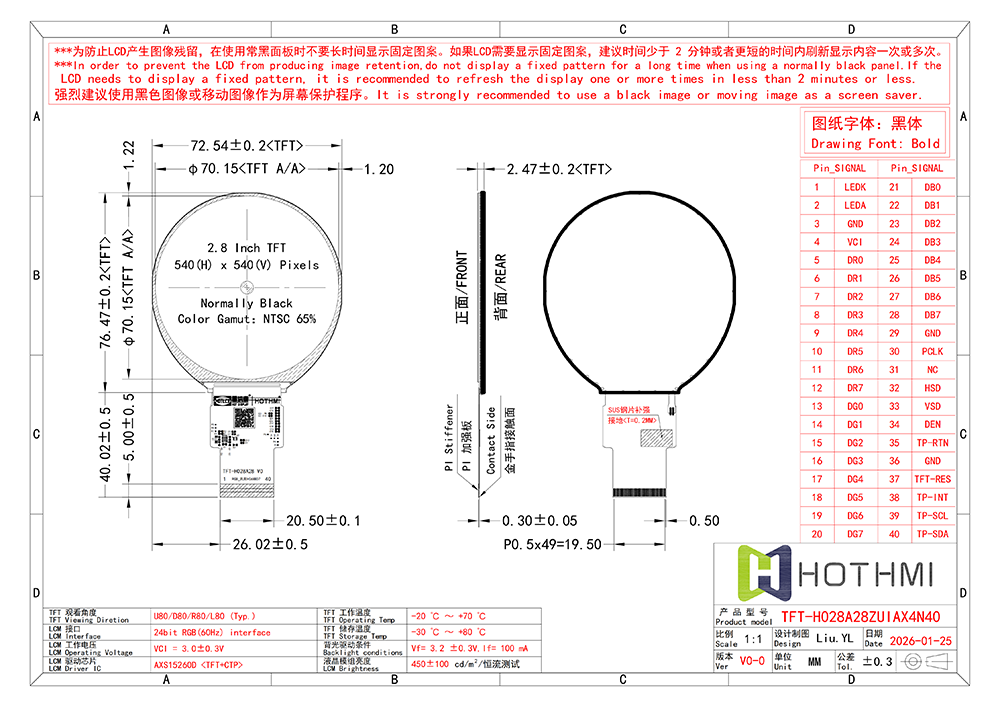

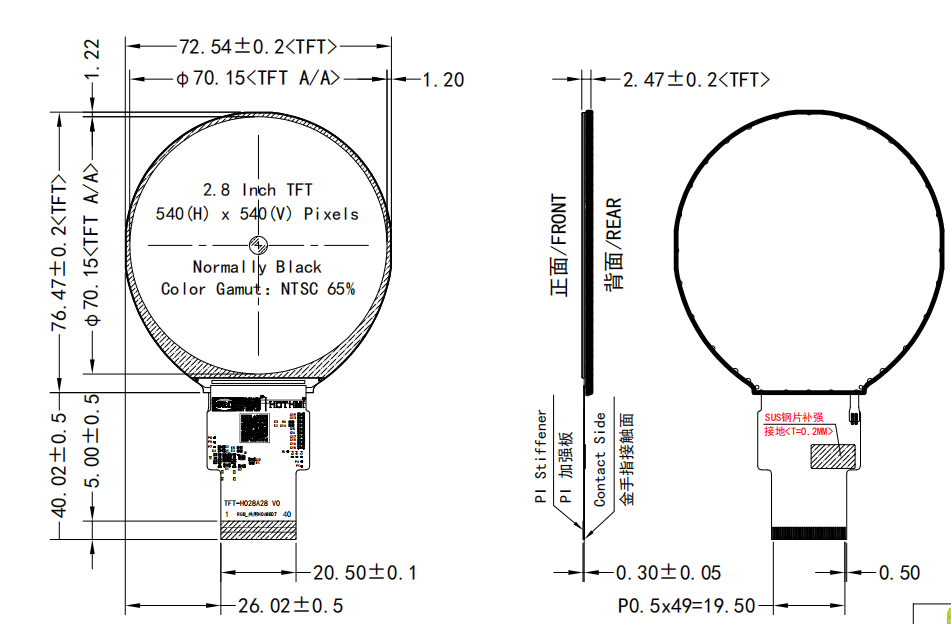

| 外形尺寸 | φ76.47±0.2mm（整体），有效显示区φ70.15mm |
| 机械结构 | 含PI加强板与SUS钢片补强，厚度约1.20mm |
| 建议使用 | 建议避免长时间显示静态图像，可使用黑色或动态图像作为屏保 |
| Pin 编号 | 信号名称 | 类型 | 说明 |
|---|---|---|---|
| 1 | LEDK | 电源 | 背光阴极 |
| 2 | LEDA | 电源 | 背光阳极 |
| 3 | GND | 地 | 电源地 |
| 4 | DR0 | 数据 | RGB红色数据位0 |
| 5 | DR1 | 数据 | RGB红色数据位1 |
| 6 | DR2 | 数据 | RGB红色数据位2 |
| 7 | DR3 | 数据 | RGB红色数据位3 |
| 8 | DR4 | 数据 | RGB红色数据位4 |
| 9 | DR5 | 数据 | RGB红色数据位5 |
| 10 | DR6 | 数据 | RGB红色数据位6 |
| 11 | DR7 | 数据 | RGB红色数据位7 |
| 12 | DG0 | 数据 | RGB绿色数据位0 |
| 13 | DG1 | 数据 | RGB绿色数据位1 |
| 14 | DG2 | 数据 | RGB绿色数据位2 |
| 15 | DG3 | 数据 | RGB绿色数据位3 |
| 16 | DG4 | 数据 | RGB绿色数据位4 |
| 17 | DG5 | 数据 | RGB绿色数据位5 |
| 18 | DG6 | 数据 | RGB绿色数据位6 |
| 19 | DG7 | 数据 | RGB绿色数据位7 |
| 20 | DB0 | 数据 | RGB蓝色数据位0 |
| 21 | DB1 | 数据 | RGB蓝色数据位1 |
| 22 | DB2 | 数据 | RGB蓝色数据位2 |
| 23 | DB3 | 数据 | RGB蓝色数据位3 |
| 24 | DB4 | 数据 | RGB蓝色数据位4 |
| 25 | DB5 | 数据 | RGB蓝色数据位5 |
| 26 | DB6 | 数据 | RGB蓝色数据位6 |
| 27 | DB7 | 数据 | RGB蓝色数据位7 |
| 28 | GND | 地 | 电源地 |
| 29 | PCLK | 时钟 | 像素时钟 |
| 30 | HSD | 同步 | 行同步信号 |
| 31 | VSD | 同步 | 场同步信号 |
| 32 | DEN | 控制 | 数据使能 |
| 33 | TP-INT | 控制 | 触摸屏中断 |
| 34 | TP-RTN | 电源 | 触摸屏电源返回 |
| 35 | GND | 地 | 电源地 |
| 36 | TP-SCL | 通信 | 触摸屏I2C时钟 |
| 37 | TP-SDA | 通信 | 触摸屏I2C数据 |
| 38 | TFT-RES | 控制 | TFT复位信号 |
| 39 | NC | 未连接 | 预留引脚 |
| 40 | VCI | 电源 | 逻辑电源（3.0V） |
