类型：TFT显示模组
显示像素：240x240
外形尺寸(mm) ：32x43.72x1.95
VA尺寸(mm)：1.5
AA尺寸(mm) ：1.5
有效尺寸mm：27.72x27.72
应用：手持设备、迷你家用电器
视角：IPS全视角
背光/亮度：700cd/m2
接口方式：SPI
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：+3.3 V
驱动芯片：ST7789

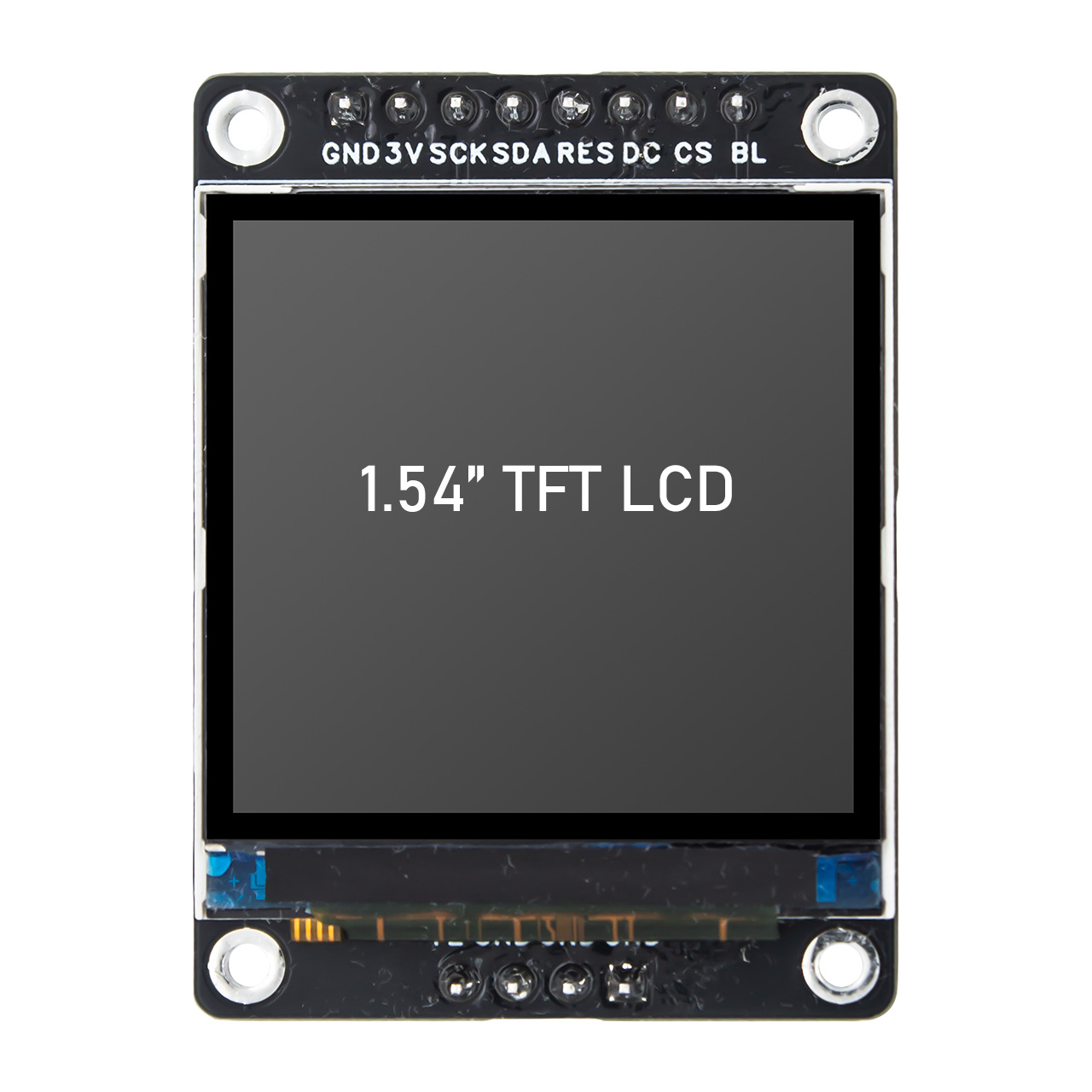

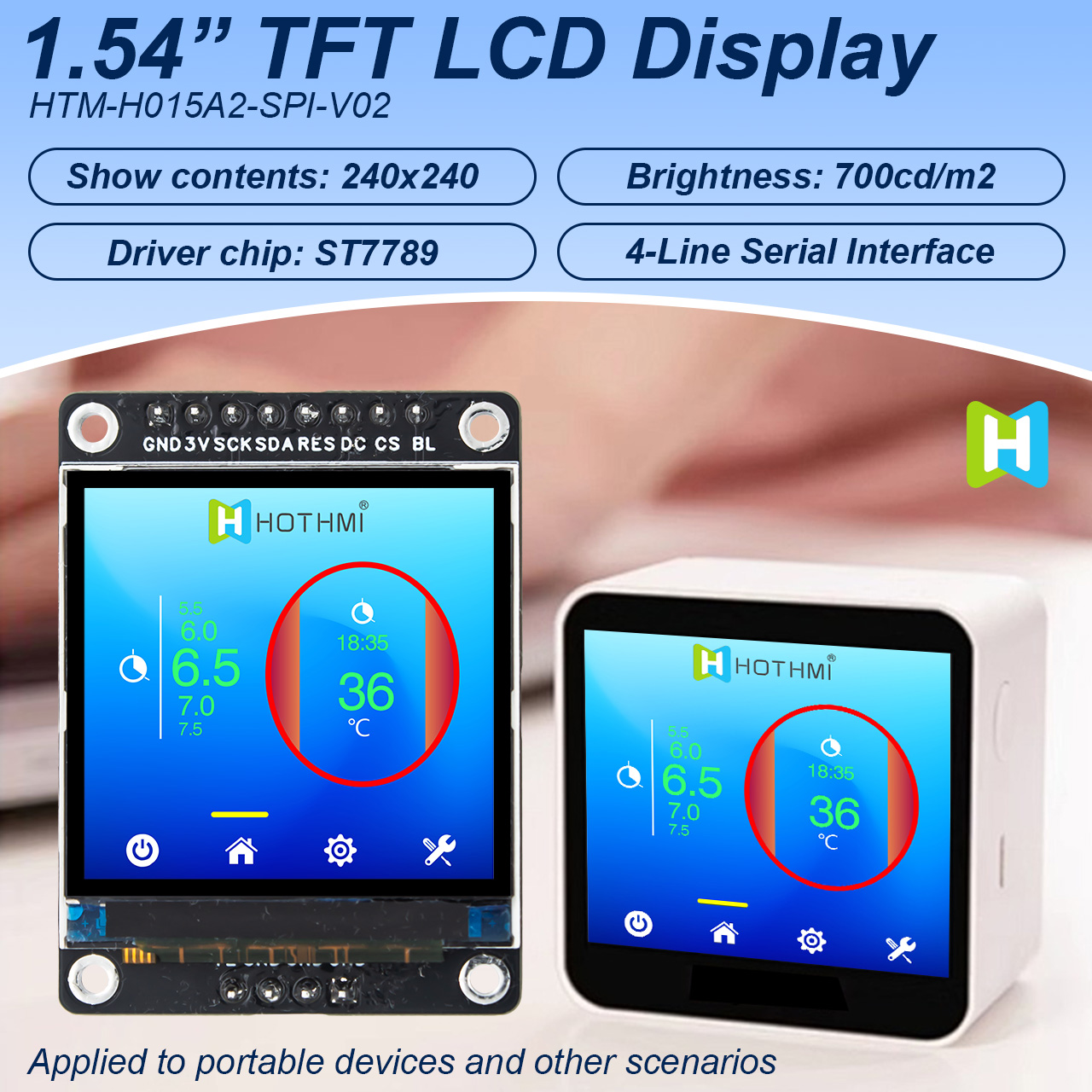

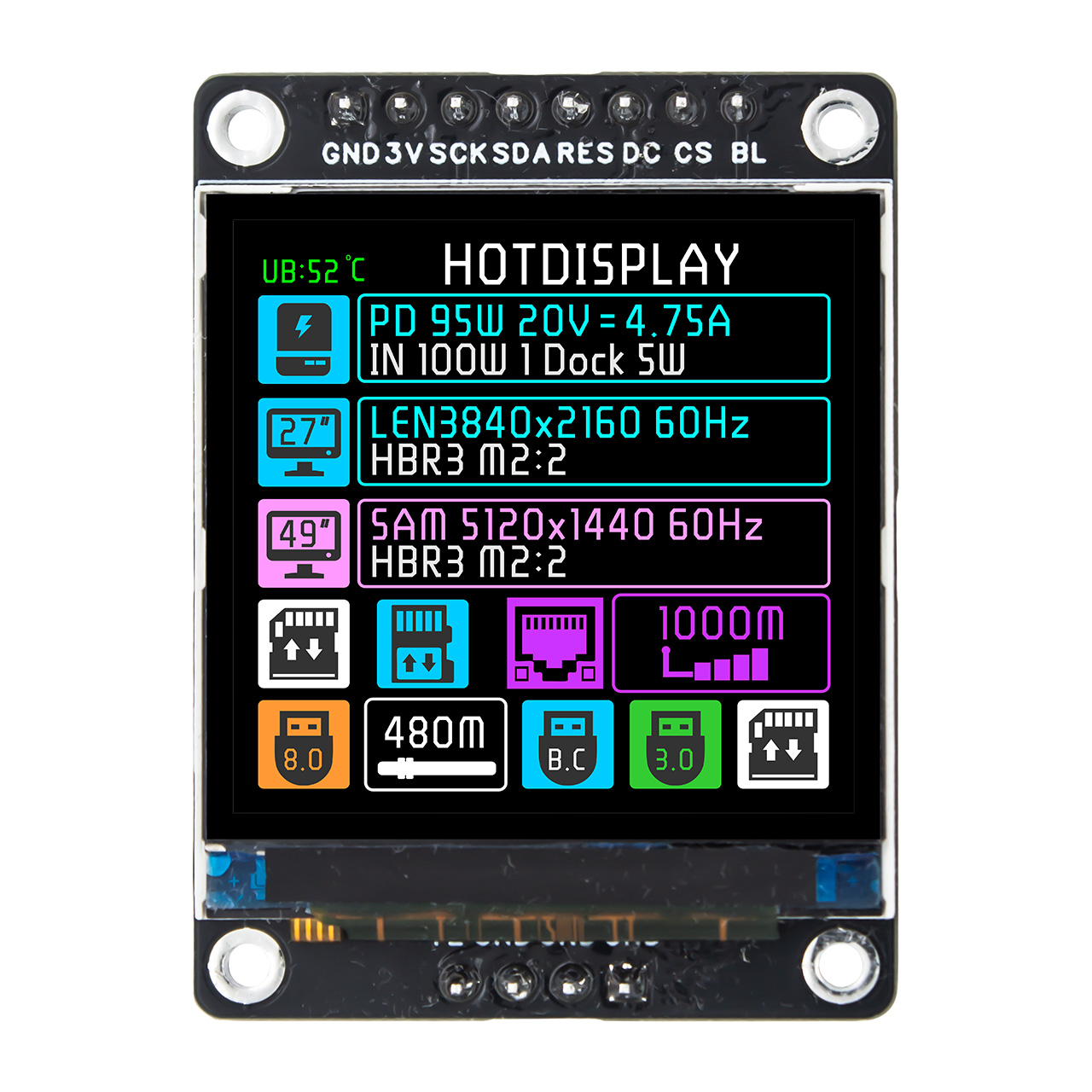

这款1.5英寸的TFT显示模组是一款采用先进显示技术的 1.54 英寸 TFT 液晶显示模块，专为需要清晰、可靠视觉呈现的应用场景设计。该模块核心搭载 ST7789 驱动芯片，提供 240 (水平) x 240 (垂直) 像素的 RGB 全彩分辨率，确保图像和文字显示细腻生动。

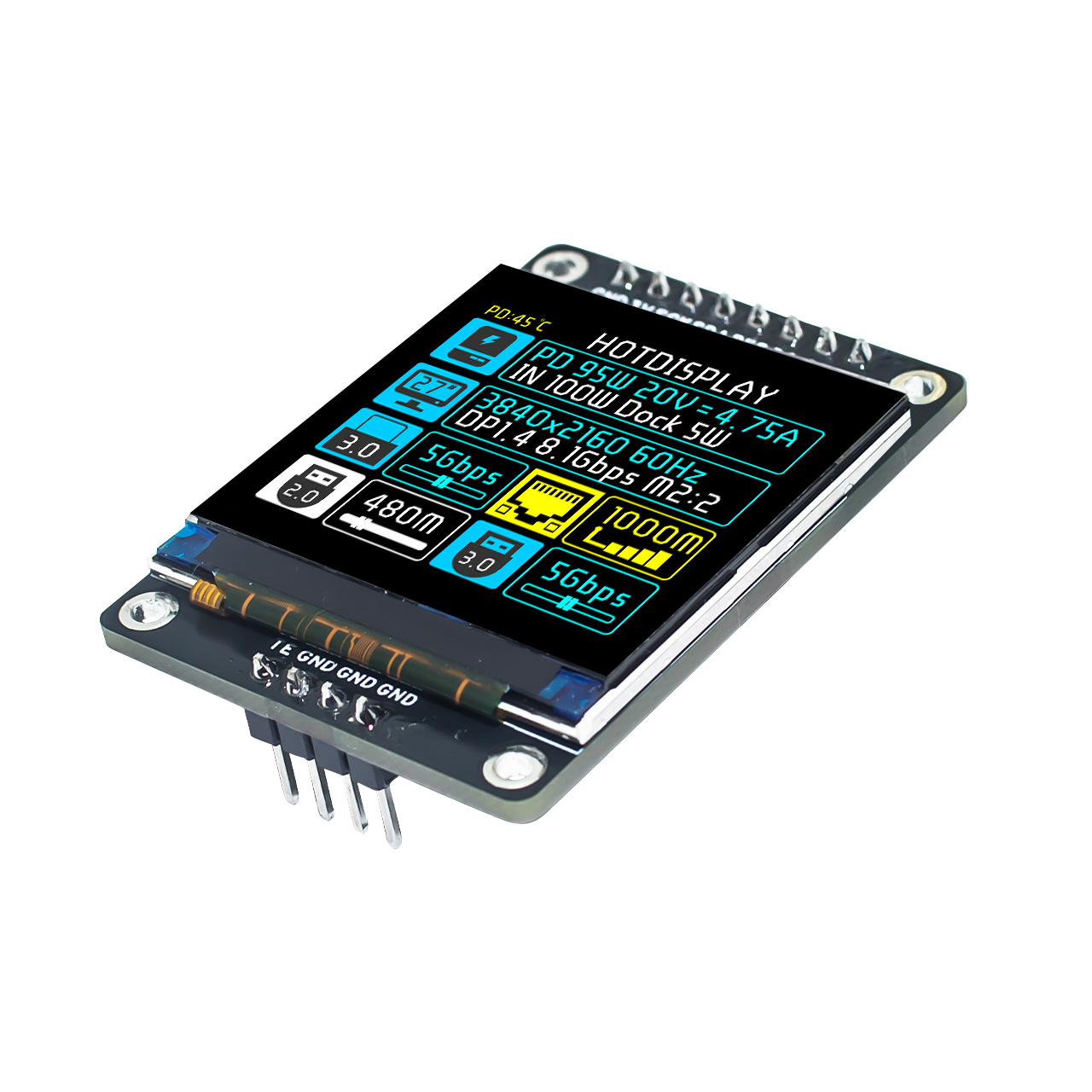

模块采用标准的 4 线串行外设接口（4-Line SPI），包含 SCK (时钟)、SDA (数据)、CS (片选)、D/CX (数据/命令选择)、RESX (复位) 等关键信号引脚，以及独立的背光使能控制引脚 BLEN 和电源引脚 VCI (工作电压范围 2.5V ~ 3.3V) 与 GND。连接性方面，模块配备两个间距为 2.54mm 的 7 针排座连接器（CN1、CN2，总宽 17.78mm），排针塑胶便于与外部电路板进行稳固可靠的插接安装。

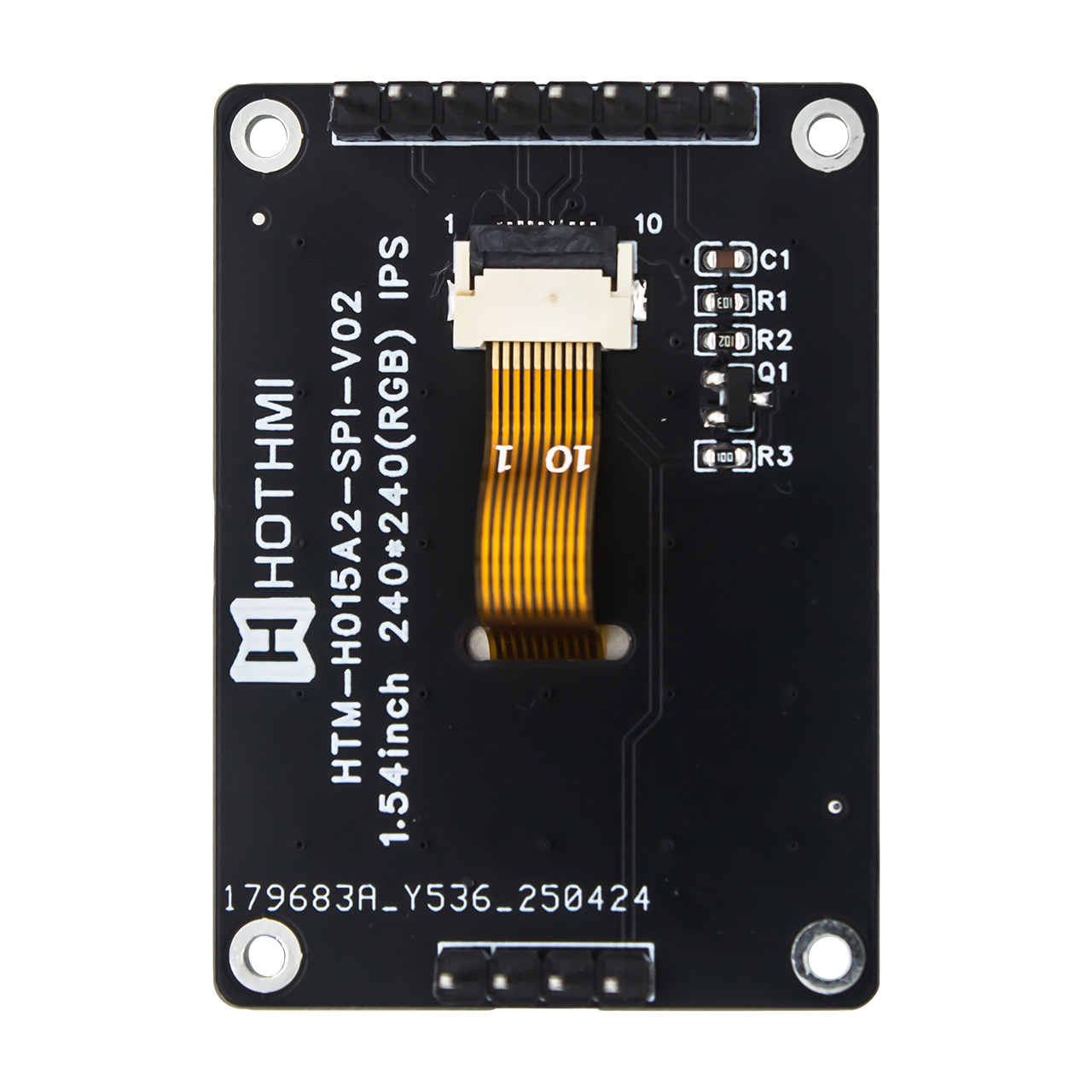

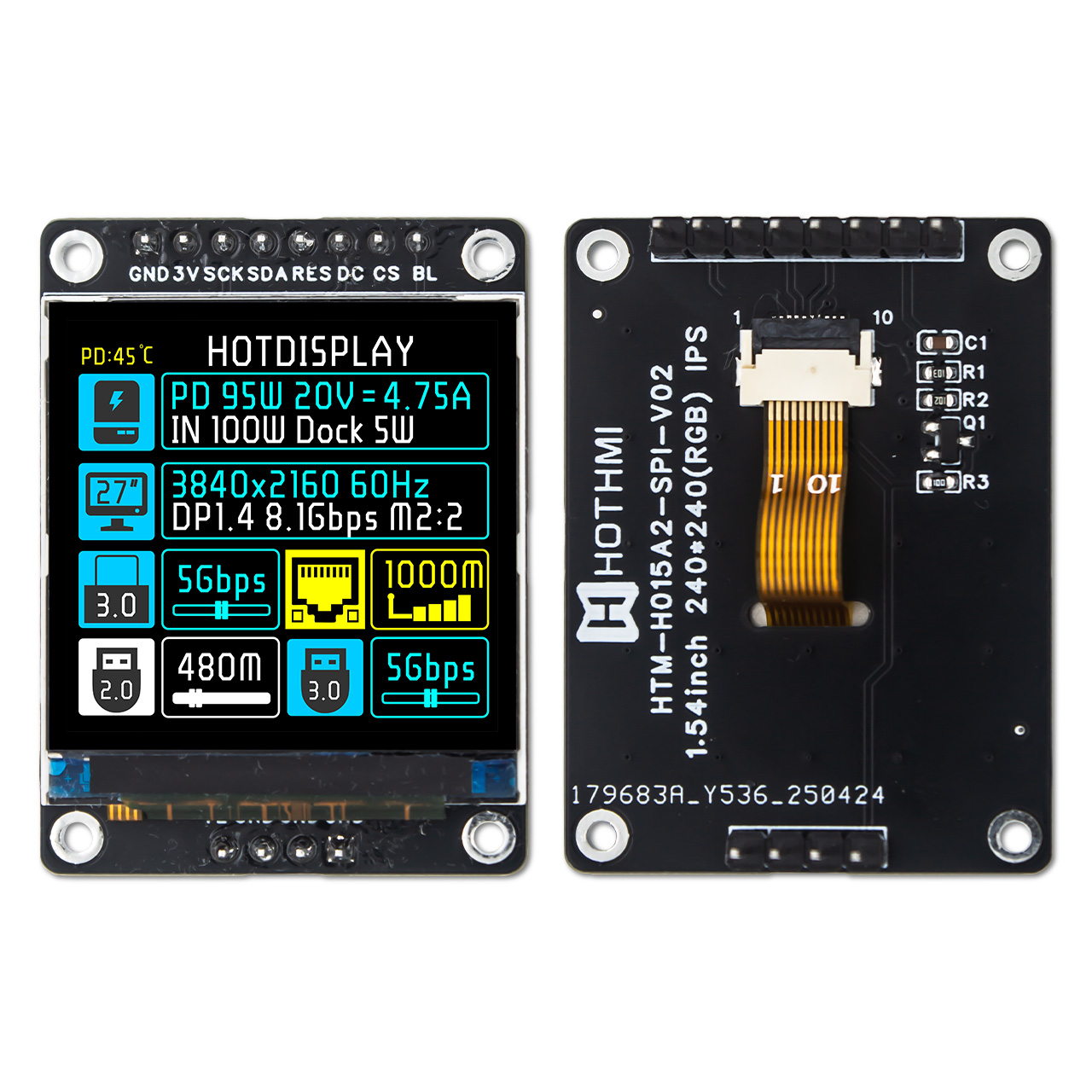

模块的驱动板上设置了易于拆卸组装的连接器，用户只需要简单操作便可以将显示屏与驱动板分离；同时，驱动板将显示屏的信号通过金属引脚的方式实现设备与显示模块的顺利传输，我们在这款模组的驱动板上的金属引脚上除了实现常规信号传输，同时还将背光合并为同一个引脚控制，在此作用下，这款显示屏模组实现了PWM调光的功能，用户可以选择性地使用TE信号。这个型号的模块在-30℃至+80℃的极端温度环境下仍能稳定运行，满足严苛的工业应用需求。在显示性能上，模块具备优异的广视角特性，典型亮度高达 700 cd/m2。即使在强烈的太阳光下，模组依然能够拥有优质的显示画面。
与这款带有驱动板模组相关的是型号TFT-H015A2QQIST7N10系列，用户可以自由地选择带驱动板或不带驱动板的模式，Hot Display 开发了方形显示屏尺寸还有4分辨率为128x128、320x320、480x480等分辨率的不同尺寸TFT LCD。所有Hot Display产品都符合ROHS标准。
