高性价比显示模组优选方案

工业级2.8英寸SPI接口TFT液晶显示模组
型号：TFT-H028A26QVTST3N14

一篇图文告诉你 · 为什么选用TFT-H028A26QVTST3N14

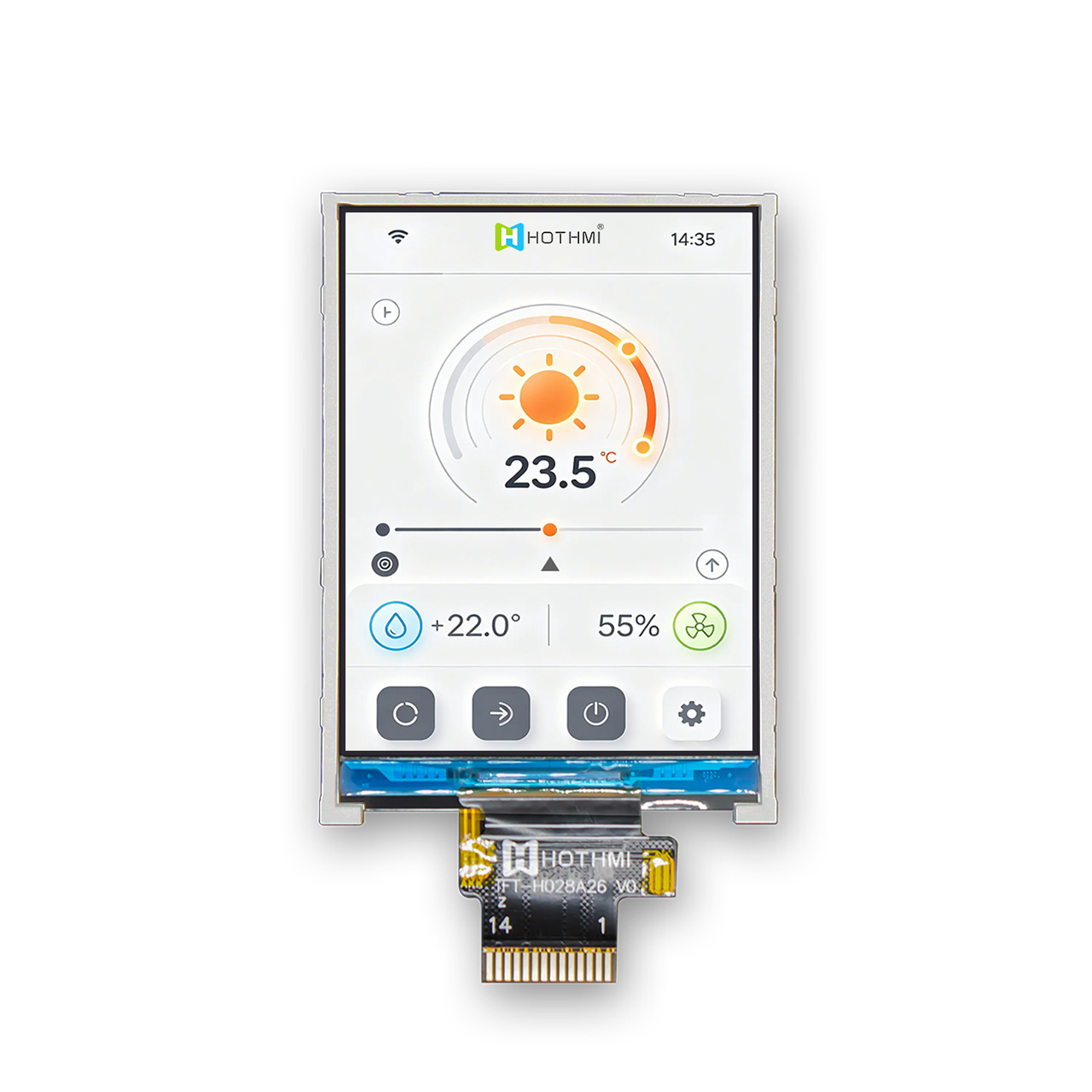

产品实拍展示

在轻型智能终端、工业人机交互、便携检测设备、小型医疗仪器等细分领域，小尺寸彩色显示模组是实现数据可视化与人机交互的核心硬件。受制于MCU引脚资源、整机内部空间、高低温复杂工况、电磁干扰等多重限制，并行接口大屏方案等难以适配设备轻量化、高可靠性及低成本开发需求。

Hotdisplay的TFT-H028A26QVTST3N14 2.8英寸TFT液晶显示屏正是为此情况而生！小尺寸彩色显示模组，搭载ST7789专用驱动芯片，采用四线SPI串行通信架构，融合工业级宽温、8kV静电防护、高亮度可视、超薄紧凑型结构、强化FPC排线等多重硬核设计，兼顾开发便捷性、环境耐受性与长期运行稳定性，是资源受限时，轻量化小型系统的高性价比显示解决方案！

产品视频解说：2.8英寸TFT液晶显示屏

一、产品基础硬件规格与显示核心参数

1.1 基础硬件尺寸结构

本模组为一体化有源矩阵TFT彩色液晶模块，整体外形尺寸50mm × 69.2mm，整机厚度仅2.32mm，极致超薄结构可大幅释放便携设备、小型仪表内部电池与元器件装配空间；屏幕有效可视区域43.2mm × 57.6mm，适配2.8英寸标准人机交互视窗尺寸。

信号传输端配置14pin1.0mm间距柔性扁平电缆（FPC），采用PI增强型金手指工艺，增强层厚度控制0.31mm，显著提升排线抗拉、抗弯折能力，规避批量装配、插拔调试过程中金手指断裂、接触不良等生产故障，降低整机返修率。

物理尺寸参数

整机外形50mm × 69.2mm

可视区43.2mm × 57.6mm

整机厚度2.32mm

FPC规格14Pin 1.0mm间距

光学显示参数

分辨率240(H)×320(V)

面板工艺TN 常白

标准亮度300 cd/m2

NTSC色域55%

电气供电参数

工作电压3.0±0.3V

背光电压3.0±0.3V

背光电流80mA

通信接口四线SPI ST7789

工业环境参数

工作温度-20℃ ~ +70℃

存储温度-30℃ ~ +80℃

ESD防护8kV

可视角度U50/D20/R45/L45

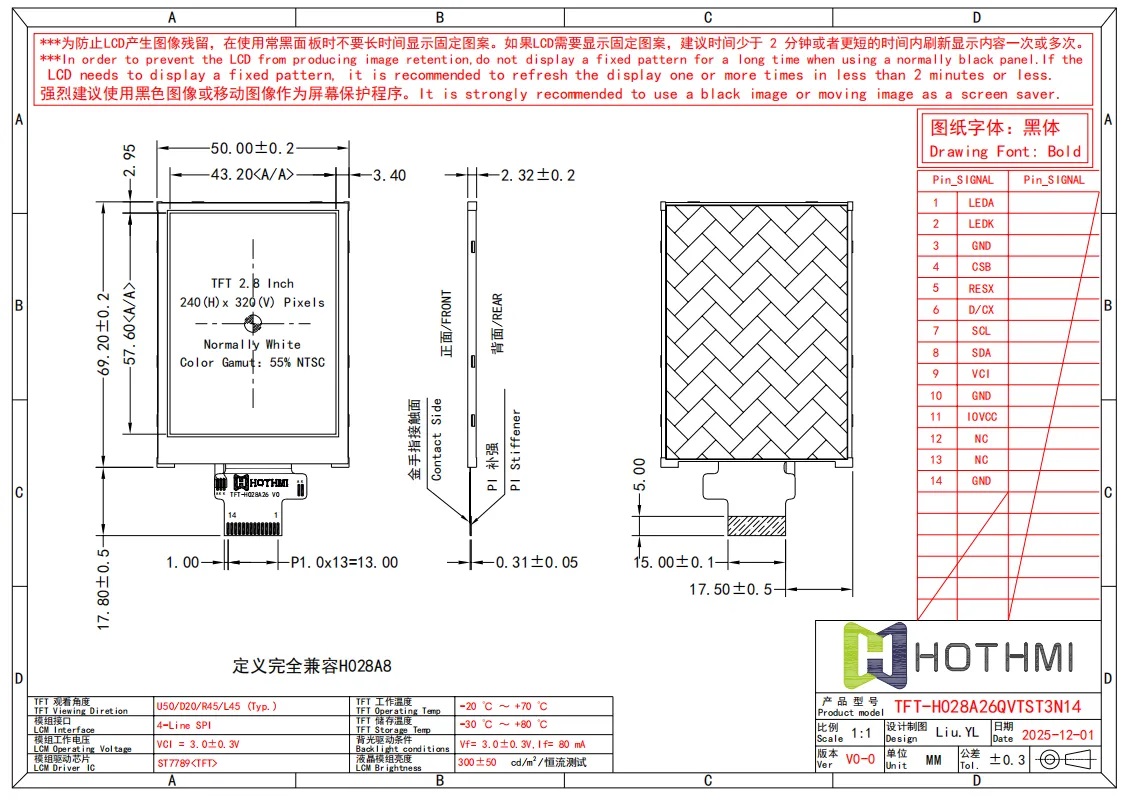

产品规格图

1.2 面板与光学显示参数

• 面板工艺：TN扭曲向列型液晶面板，常白显示模式，色彩饱和度达55% NTSC，色彩还原饱满均匀，文字、图标、曲线数据分层清晰；

• 标准分辨率：240(H) × 320(V) 竖向像素排布，可完整承载工业参数、波形图表、多级操作菜单、设备状态标识等复杂界面；

• 背光亮度：LED恒流背光系统，工作电压 Vf = 3.0±0.3V，背光电流 If = 80mA，标准亮度区间 300 cd/m2；优化导光板结构弱化环境光反光干扰，室内、半户外光照场景下文字可读性优异；

• 可视角度：典型视角 U50 / D20 / R45 / L45，匹配手持设备、壁挂式小型控制器常规观测视角；

• 供电标准：整机标准工作电压 3.0±0.3V，单电压供电简化电源电路设计，适配锂电池、低压直流工控供电系统。

1.3 驱动与通信核心配置

模组内置行业成熟ST7789专用TFT显示驱动IC，原生支持高速四线SPI串行总线通信，摒弃传统8/16位并行接口多数据线设计，仅依靠时钟SCL、数据SDA、片选CS、数据/命令切换四根信号线即可完成图像指令、像素数据传输，硬件接线极简。

二、SPI串行接口架构核心优势

相较于MCU并口、RGB并行等传统显示接口，四线SPI方案是中小尺寸显示屏的最优通信方案，也是TFT-H028A26QVTST3N14的一大核心优势，覆盖硬件、软件开发、功耗、系统拓展四大维度：

2.1 硬件层面：节约引脚，简化PCB设计

并行接口屏幕需要8~16根数据线搭配多组控制引脚，大量占用MCU通用IO资源；四线SPI仅占用4路GPIO，大幅释放主控芯片引脚用于传感器、按键、通讯模块等外设拓展。同时信号线数量减少直接简化PCB布线，缩短走线长度、降低线路串扰，缩小主板整体面积，完美适配空间紧凑的手持终端、小型智能面板。更少线材也降低原材料与贴片加工成本，利于设备规模化量产控本。

2.2 开发层面：协议标准化，开发门槛低

SPI为通用同步串行总线协议，STM32、ESP32、51单片机、Arduino、FPGA等全系列主流均原生集成SPI外设，配套成熟ST7789开源驱动库，无需复杂底层时序开发，软件移植周期短。针对240×320中小分辨率画面，四线SPI可实现稳定屏幕刷新、流畅界面切换，完全满足工业参数滚动、设备状态实时刷新、触控交互等常规图形界面需求。

2.3 功耗与续航适配：适配电池供电便携设备

SPI总线支持按需唤醒通信，无画面更新时可切断总线传输，配合ST7789驱动内置屏幕休眠、背光分级调节功能，整机静态功耗极低。对于依靠锂电池供电的手持检测仪、便携式医疗设备，可有效延长单次充电续航时长，解决便携设备续航痛点。

2.4 总线拓展性：一站式集成多外设

SPI总线天然支持一主多从拓扑结构，同一条总线可并联本显示模组、SPI Flash存储、SPI触控芯片、模数转换模块等外设，无需额外分配独立IO，提升整机硬件集成度，简化多外设联动控制系统设计。

三、工业级高可靠核心性能亮点

3.1 超宽温全域稳定运行

模组采用工业级液晶原料、宽温背光元器件与耐温封装工艺，工作温度区间覆盖-20℃ ~ +70℃，可全天候稳定运行于低温户外、高温机房、产线控制柜等温差剧烈场景；存储温度拓展至-30℃ ~ +80℃，设备仓储、长途运输过程中低温、高温环境不会损伤屏幕液晶与驱动电路，适应全球多地域设备仓储与现场部署需求。

3.2 8kV ESD静电防护，强电磁环境稳定抗干扰

工业车间、手持设备、电力监测场景普遍存在静电、脉冲电磁干扰，极易造成屏幕花屏、黑屏、驱动芯片损坏。本模组电路集成最高8kV静电ESD防护设计，搭配3.3V稳定驱动电路，可抵御人体、设备摩擦产生的静电冲击，适配工控、电力、物联网等强干扰工况，大幅降低现场使用故障概率。

3.3 300cd/m2背光，复杂光照可视性强

300 cd/m2标准高亮背光搭配优化光学导光结构，有效削弱室内强光、窗边自然光反射问题。在车间顶灯、户外半遮阳环境下，屏幕数字、报警标识、波形曲线依旧清晰可辨，无需额外遮光结构，简化整机外壳结构设计。

3.4 PI强化FPC排线，适配规模化量产装配

常规FPC排线金手指薄、易弯折断裂，批量生产焊接、组装、整机调试环节故障率高。本模组标配14Pin PI增强排线，加厚金手指保护层，抗拉伸、反复弯折性能大幅提升，兼容自动化贴片、人工组装等多种产线工艺，降低生产损耗与售后接触不良故障。

四、全行业典型应用场景

依托超薄结构、SPI极简接线、宽温抗静电、低功耗多重特性，TFT-H028A26QVTST3N14可覆盖工业、便携检测、智能家居、医疗设备四大赛道：

4.1 工业智能控制终端

适配自动化生产线HMI控制面板、电力监控仪表、环境监测控制柜、小型变频器操作屏。-20℃~+70℃宽温与8kV静电防护完美匹配车间高温、粉尘、静电频发工况，24小时不间断稳定展示设备运行参数、故障报警代码。

4.2 手持式便携检测设备

手持红外测温仪、便携式气体分析仪、条码采集PDA、水质快速检测仪。2.32mm超薄机身却预留大容量锂电池装配空间，SPI少引脚设计简化小型主控板布线，低功耗特性延长野外、现场巡检设备续航。

4.3 智能家居与物联网网关

智能墙壁开关控制面板、室内温湿度监测显示器、小型家电操作界面、物联网采集终端。标准化SPI驱动可快速对接各类物联网MCU，轻薄外观适配家装便捷安装，宽温设计适配室内常温、温差变化环境。

4.4 便携式医疗辅助设备

电子血压计、指尖脉搏血氧仪、小型体外诊断分析仪。常白TN面板对比度优异，患者生命体征数值、测量曲线显示清晰柔和；低电压、低功耗设计适配医用便携电池设备，满足医疗设备轻量化、高稳定硬性要求。

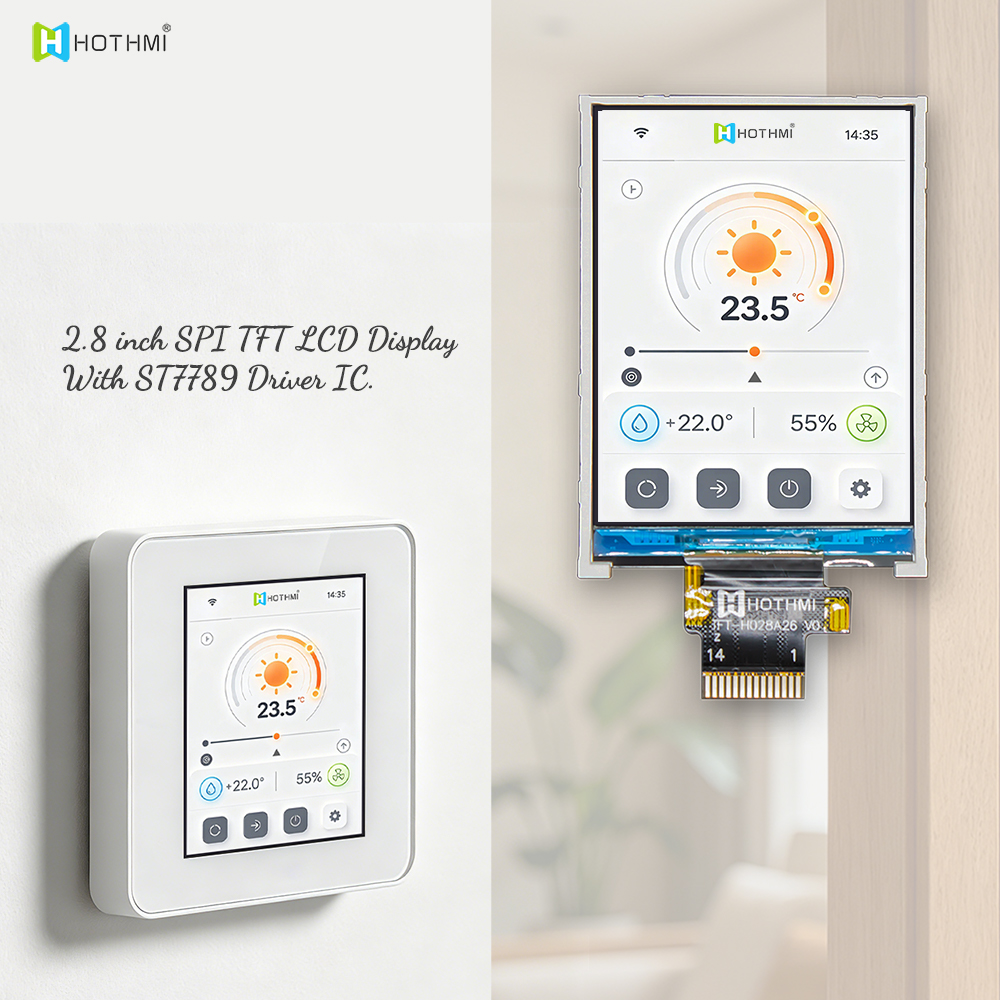

智能家居应用示意图

五、产品常见技术答疑

Q1：该2.8英寸SPI TFT模组能否用于工业、半户外场景？

A：完全适配工业及轻度户外使用需求。模组具备-20℃~+70℃工业级工作宽温、8kV ESD静电防护、300cd/m2高亮背光三大核心工业属性，可稳定运行于工厂产线、电力机房、户外手持巡检设备等严苛环境，是小型工业显示标准化选型方案。若为全天候强光户外场景，可搭配防眩光AG面板、更高亮度背光定制版本。

Q2：四线SPI对比并行接口，开发难度是否更高？

A：开发难度更低。ST7789驱动芯片拥有全平台开源驱动代码，四线SPI时序逻辑简单，MCU硬件SPI外设可自动完成时钟同步，无需软件模拟复杂并行时序；更少的接线同时降低硬件焊接、调试出错概率，缩短整机软硬件开发周期。

Q3：超薄2.32mm厚度会影响屏幕结构可靠性吗？

A：不会。屏幕液晶层、背光模组采用一体化加固封装，FPC排线做PI强化处理，整机通过弯折、跌落可靠性测试；超薄仅为外形结构优势，内部核心显示元器件防护等级维持工业标准，兼顾轻薄与耐用性。

六、总结

TFT-H028A26QVTST3N14 2.8英寸TFT液晶显示模组，以ST7789芯片成熟驱动、四线SPI极简通信架构为基础，叠加宽温、高ESD防护、高亮、功耗控制、强化排线五大工业级可靠性设计，完美解决小型设备开发中MCU引脚紧缺、整机空间受限、环境工况恶劣、量产故障率高、电池续航不足五大核心痛点。

从硬件开发效率、量产成本控制、长期现场运行稳定性多维度考量，该模组是工业仪表、手持检测终端、小型医疗设备、物联网智能面板等小尺寸显示需求的高性价比标准化方案，为轻量化小型人机交互系统提供稳定、成熟、易落地的彩色视觉显示解决方案。
